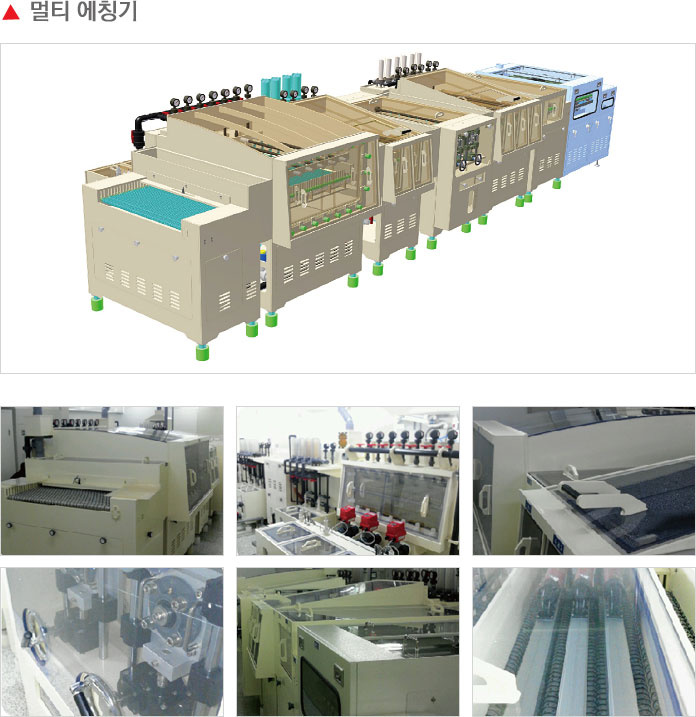

| WINDOW제품의 에칭을 위해 서로 다른 두가지 약품을 한 챔버 내에서 사용이 가능하도록 하는 설비 |
|
 |
|
· 사용 약품 전환 시 에칭챔버 내 물세척을 하여 약품이 서로 섞이지 않도록 적용
· 약품 보조탱크 외부 설치로 약품 관리가 용이함
· 입자가 고운 나이론 브러쉬 적용으로 제품의 손상 없이 Cleaning 효과 극대화
· 작업폭(1000mm)이 상대적으로 넓어 450mm이내의 제품은 두 줄로 이송이 가능하여 생산성을 높임
· 멀티에칭부 원터치 노즐 적용으로 세척이 용이
· 노즐파이프 원터치 방식적용으로 분해가 용이
· 메인펌프 토출구 필터하우징 적용
· 컨베어부 PP 및 PE등 내구성 강한 재질 적용 |
|
| MODEL |
SLE-2013-MET-1000 |
| 장비규격 |
7550mm(L) x 2835mm(W) x 1600mm(H) |
| 작업폭 |
1000mm(유효폭: 950mm) |
| 제품처리 규격 |
TYPE- WINDOW |
| MIN SIZE - 150mm x 150mm |
| MAX SIZE - 450mm x 300mm |
| THICKNESS - 1.0mm ~ 2.0mm |
| CONVEYOR SPEED |
STD 2.0/min(0.5 ~ 5.0 m/min) |
| CONVEYOR TYPE |
디스크로라: ø40 x 35 Pitch/구동방식: 헬리컬 기어 구동 |
| 소비전력 |
AC 220V/380V x 3P x 27kw |
|
|
